频率：10 ～ 50.00MHz

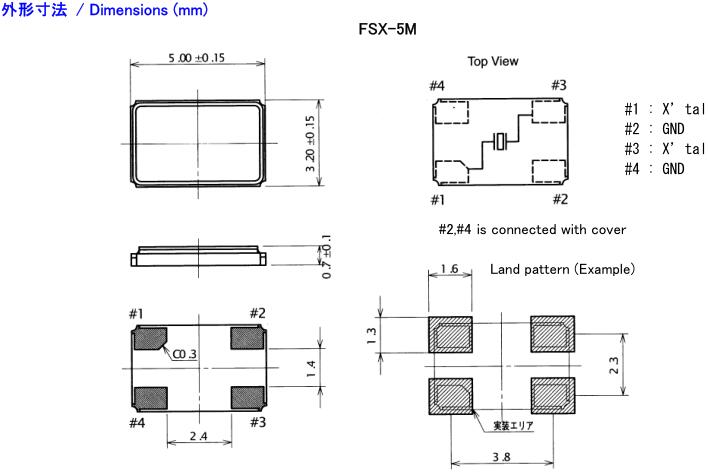

尺寸：5.0*3.2mm
富士通晶振,贴片晶振,FSX-5M晶振，超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从8MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,
富士晶振公司主要以石英晶振，电子元件，三端稳压管，LED照明，高压电容器，薄膜电容器等产品的生产与开发，在于2013年开始处理,软件的开发,今后在有线、无线通信设备的本公司商品化目标。今后更能迅速满足市场的需求。目前针对中国市场主要以石英晶振，石英晶体谐振器，石英晶体振荡器，OSC晶振系列产品作为主打。
石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶体的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.FSX-5M晶振,日本进口石英晶振,5032四焊脚晶振
|
富士通晶振 |
单位 |
FSX-5M晶振参数 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
10 ～ 50.00MHz |
标准频率 |
|
储存温度 |
T_stg |
-40°C to +85°C |
裸存 |
|
工作温度 |
T_use |
-10℃ ～ +70℃ |
标准温度 |
|
激励功率 |
DL |
10 ～ 100μW |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±30ppm ～ ±50ppm |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±30ppm ～ ±50ppm |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
18pF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C ~ +125°C, DL = 100μW |
|
频率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |
自动安装时的冲击
自动安装和真空化引发的冲击会破坏产品特性并影响这些进口晶体振荡器.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英晶振未撞击机器或其他电路板等.FSX-5M晶振,日本进口石英晶振,5032四焊脚晶振
每个封装类型的注意事项
(1)陶瓷包装产品与SON产品
在焊接陶瓷晶振产品和SON产品 (MC-146,RTC-****NB,RX-****NB) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂).尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法.
使用环境(温度和湿度)
请在规定的温度范围内使用耐高温晶振.这个温度涉及本体的和季节变化的温度.在高湿环境下,会由于凝露引起故障.请避免凝露的产生.富士通晶振,贴片晶振,FSX-5M晶振
通过适当控制环境影响的物质,减少能源的使用,以达到节约能源和节约资源的目的.有效利用资源,防止四脚无铅焊盘谐振器环境污染,减少和妥善处理废物,包括再利用和再循环.通过开展节能活动和减少二氧化碳排放防止全球变暖.避免采购或使用直接或间接资助或受益刚果民主共和国或邻近国家武装组织的矿产.
遵守有关环境保护的法律、标准、协议和任何公司承诺的其他要求.根据环境方针制定环境目标和目标,同时促进这些活动,并定期检讨5032封装体积谐振器环境管理体系的持续改进.在我们的环境政策中教育所有员工和为我们的团队工作的人,通过教育和提高意识来提高他们的环保意识.确保公众环境保护活动的信息公开.富士通晶振,贴片晶振,FSX-5M晶振
富士晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到针对5032无源贴片晶振全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的.过去富士晶振集团已经针对重大污染控制项目建立了一整套记录程序并且将继续识别解决其自身环境污染及保持问题,加强责任感以便进行环境绩效的持续改进.FSX-5M晶振,日本进口石英晶振,5032四焊脚晶振
