TXETADSANF-26.000000小尺寸的温补晶体振荡器广泛用于高精密应用，要将剪切的正弦波形转换为方形波形信号，如CMOS，输入缓冲区是必要的。通常，TCXO的输出进入的ic将在芯片内部集成输入缓冲功能。有源振荡器电路应该有射频反馈电阻与逆变器并联连接。如果IC内部没有Rf电阻，则需要在输入引脚和输入引脚之间添加Rf电阻逆变器输出引脚。外部Rf电阻值应在100K至10M欧姆之间。除7x5mm产品线外，需要在TCXO输出引脚之间串联一个1000pf电容器以及所有其他尺寸较小的TAITIEN tcxo的IC时钟输入引脚。
TXETADSANF-26.000000小尺寸的温补晶体振荡器广泛用于高精密应用，如果集成电路没有输入缓冲功能，则采用74HC04等逆变器和Rf需要在TCXO温补晶体振荡器的输出引脚和时钟输入引脚之间串联一个电阻的集成电路，将剪切正弦波形转换为方形波形外部Rf电阻值应，在100K至10M欧姆之间。除7x5mm产品线外，需要在两种产品之间串联放置一个1000pf电容器TCXO输出引脚和所有其他小尺寸TAITIEN TCXO的IC时钟输入引脚.

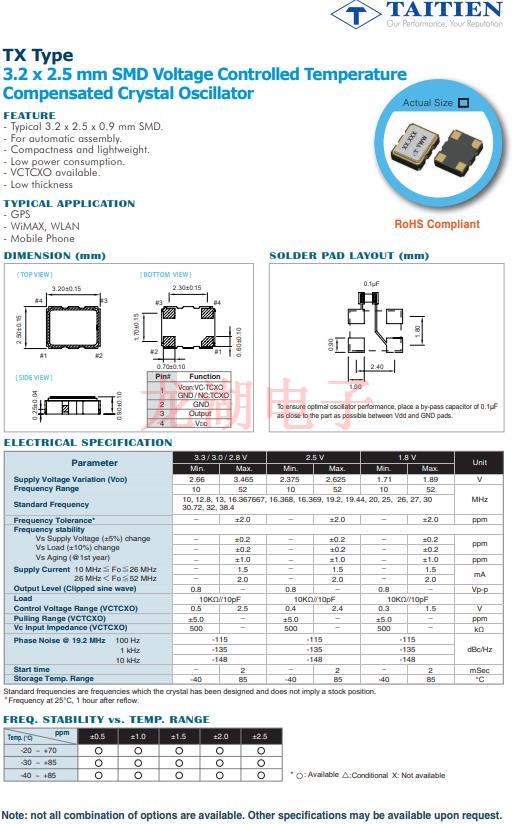

编码TXETADSANF-26.000000，TCXO温度补偿晶振，有源晶振，频率26 MHz，削峰正弦波 ，电压2.8V ~ 3.3V ，4-SMD，无引线，—典型的3.2 × 2.5 × 0.9 mm SMD。用于自动装配。体积小、重量轻。功耗低。VCTCXO可用。厚度低.
Manufacturer Part Number原厂代码
Manufacturer品牌
Series型号
Type 类型
Frequency 频率
Voltage - Supply电压
TXETBLSANF-19.200000
Taitien
TX
TCXO
19.2MHz
2.8 V ~ 3.3 V
TXETBLSANF-19.200000
Taitien
TX
TCXO
19.2MHz
2.8 V ~ 3.3 V
TXETBLSANF-19.200000
Taitien
TX
TCXO
19.2MHz
2.8 V ~ 3.3 V
TXETCLSANF-40.000000
Taitien
TX
TCXO
40MHz
2.8 V ~ 3.3 V
TXETCLSANF-40.000000
Taitien
TX
TCXO
40MHz
2.8 V ~ 3.3 V
TXETCLSANF-40.000000
Taitien
TX
TCXO
40MHz
2.8 V ~ 3.3 V
VTEUALJANF-30.720000
Taitien
VT
VCXO
30.72MHz
3.3V
VTEUALJANF-30.720000
Taitien
VT
VCXO
30.72MHz
3.3V
VTEUALJANF-30.720000
Taitien
VT
VCXO
30.72MHz
3.3V
VTEUPCJANF-38.880000
Taitien
VT
VCXO
38.88MHz
3.3V
VTEUPCJANF-38.880000
Taitien
VT
VCXO
38.88MHz
3.3V
VTEUPCJANF-38.880000
Taitien
VT
VCXO
38.88MHz
3.3V
TXETADSANF-26.000000
Taitien
TX
TCXO
26MHz
2.8 V ~ 3.3 V
TXETADSANF-26.000000
Taitien
TX
TCXO
26MHz
2.8 V ~ 3.3 V
TXETADSANF-26.000000
Taitien
TX
TCXO
26MHz
2.8 V ~ 3.3 V
TYETBCSANF-32.000000
Taitien
TY
TCXO
32MHz
2.8 V ~ 3.3 V
TYETBCSANF-32.000000
Taitien
TY
TCXO
32MHz
2.8 V ~ 3.3 V
TYETBCSANF-32.000000
Taitien
TY
TCXO
32MHz
2.8 V ~ 3.3 V
TXETALSANF-10.000000
Taitien
TX
TCXO
10MHz
2.8 V ~ 3.3 V
TXETALSANF-10.000000
Taitien
TX
TCXO
10MHz
2.8 V ~ 3.3 V
TXETALSANF-10.000000
Taitien
TX
TCXO
10MHz
2.8 V ~ 3.3 V
TYETBLSANF-38.400000
Taitien
TY
TCXO
38.4MHz
2.8 V ~ 3.3 V
TYETBLSANF-38.400000
Taitien
TY
TCXO
38.4MHz
2.8 V ~ 3.3 V
TYETBLSANF-38.400000
Taitien
TY
TCXO
38.4MHz
2.8 V ~ 3.3 V
TXETADSANF-16.369000
Taitien
TX
TCXO
16.369MHz
2.8 V ~ 3.3 V
TXETADSANF-16.369000
Taitien
TX
TCXO
16.369MHz
2.8 V ~ 3.3 V
TXETADSANF-16.369000
Taitien
TX
TCXO
16.369MHz
2.8 V ~ 3.3 V
TXETALSANF-16.369000
Taitien
TX
TCXO
16.369MHz
2.8 V ~ 3.3 V
TXETALSANF-16.369000
Taitien
TX
TCXO
16.369MHz
2.8 V ~ 3.3 V
TXETALSANF-16.369000
Taitien
TX
TCXO
16.369MHz
2.8 V ~ 3.3 V
TYEAPCSANF-16.367667
Taitien
TY
VCTCXO
16.367667MHz
2.8 V ~ 3.3 V
TYEAPCSANF-16.367667
Taitien
TY
VCTCXO
16.367667MHz
2.8 V ~ 3.3 V
TYEAPCSANF-16.367667
Taitien
TY
VCTCXO
16.367667MHz
2.8 V ~ 3.3 V
TYEAPCSANF-40.000000
Taitien
TY
VCTCXO
40MHz
2.8 V ~ 3.3 V
TYEAPCSANF-40.000000
Taitien
TY
VCTCXO
40MHz
2.8 V ~ 3.3 V
TYEAPCSANF-40.000000
Taitien
TY
VCTCXO
40MHz
2.8 V ~ 3.3 V
典型的应用程序：全球定位系统，WiMAX, WLAN，流动电话.
