基本的水晶表现滤波器样式

返回列表 来源:龙湖电子 查看手机网址
扫一扫!基本的水晶表现滤波器样式扫一扫!
浏览:- 发布日期:2018-12-21 10:38:08【
分享到:

窄带滤波器

离散谐振器和单片双谐振器都在石英晶振晶片的相对面上具有电极对。除了激发晶片的自然机械共振之外,这些电极不可避免地产生静电电容(C0)。窄带滤波器是可以设计网络的滤波器,因此(C0)是网络的一部分,在大多数情况下通过额外的外部电容补充。随着带宽的增加,允许的补充电容量减少并最终变为负值。对于滤波器为窄带,允许的补充电容必须大于或等于零。最大无电感带宽是补充电容等于零的带宽,是可以实现窄带设计的最大带宽。谐振器等效电路的电容比C0/C1确定该最大带宽。对于使用基模AT切谐振器的陶瓷谐振,在理想条件下,该最大带宽约为中心频率的0.32%。在带宽超过此限制时,必须更改网络设计,以包含与晶体谐振器并联的电感器。

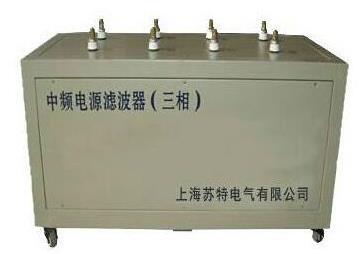

基本的水晶表现滤波器样式

中频带滤波器

中频带滤波器使用电感器来消除由谐振器(C0)提供的过量电容和不可避免的补充杂散电容。有两种类型的中频带滤波器。第一种类型有时被称为带有扩散线圈(电感器)的窄带滤波器。电感器被视为负电容,吸收一些(C0)和杂散分流电容,留下窄带设计所需的减少量。在这种类型的滤波器中,寄生线圈损耗可能导致上通带严重倒圆(或者在某些情况下,导致下通带的圆化)。第二种类型的中频带滤波器设计成没有与3225体谐振器的运动元件并联的电容。在带宽变得接近宽带之前,其通带很大程度上不受寄生线圈损耗的影响。这种类型的过滤器使用多余的晶体。谐振器设计可能只提供7极性能。这种缺点被设计技术的灵活性所抵消,该设计技术允许实现椭圆函数和单侧响应。大多数中频带设计使用分立谐振器,但它们可能包含单片双谐振器。基波谐振器的带宽介于0.3%和1.0%之间。脉冲响应有时会出现在滤波器带通中,通常会出现在过渡区域中,并且通常会在滤波器阻带中强烈激发。

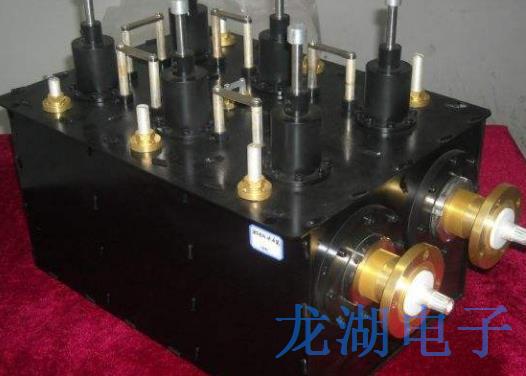

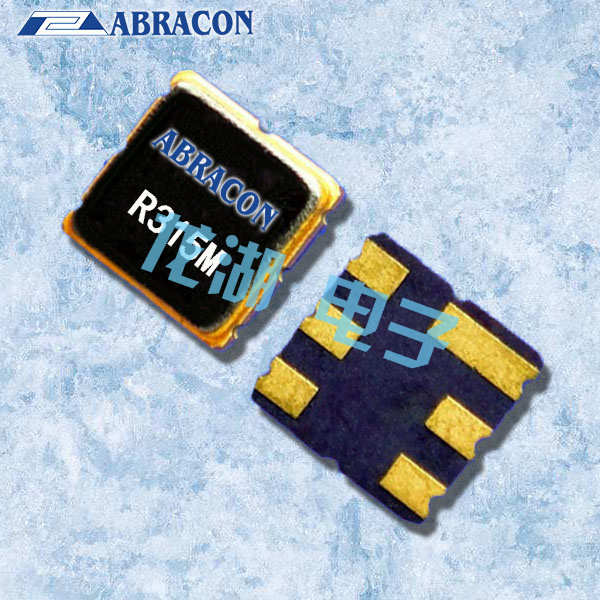

基本的水晶表现滤波器样式 基本的水晶表现滤波器样式

宽带滤波器

这些滤波器使用电感器在容纳谐振器(C0)的同时为滤波器响应提供极点。因此,滤波器响应对电感和Q值非常敏感,如果要保持性能,则需要对电感进行精确的温度补偿,使用温补晶振。带宽介于中心频率的1%到10%之间。通常使用分立谐振器。当使用AT切割晶体时,滤波器通带和过渡区域中通常会出现寄生响应。电感器由于它们增加了极点,因此可以抑制滤波器阻带中的寄生响应。
