今天说的是Ecliptek AT切割石英晶体的杂散模式。通常称为“不需要的响应”，寄生模式是体声波中不需要的操作模式（BAW）AT切割石英晶体谐振器。这些不需要的模式是由非谐振荡模式引起的频率通常比期望的或“想要的”工作频率高500ppm至3000ppm。虚假模式的图示示例如下面的图1所示。注意，晶体可以呈现一种或多种寄生模式以及这些寄生模式位于主模式的奇次谐波附近。伪模式是每个石英晶体设计独有的。

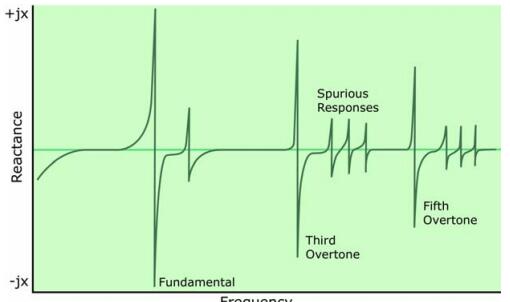

图1：杂散模式
在石英晶体谐振器中，寄生模式的电阻可以大于主模电阻或它可以等于或小于主模电阻，这取决于晶体谐振器的设计和处理。水晶设计师可以对马刺的数量，马刺的位置以及马刺的位置进行可测量的控制杂散模式的电阻值。对于基模晶体，通过能量捕获和简单地实现寄生模式的减少其他设计技巧。然而，对于泛音模式晶体，消除或减少了虚假响应更具挑战性。对于水晶设计师来说，晶体电阻之间往往存在设计权衡，运动电容和寄生电阻。抑制或消除寄生模式变为模式增加或谐振频率增加时更复杂。
Ecliptek应用说明
在利用具有寄生模式的晶体的石英晶体振荡器中，可以在寄生处发生振荡频率。工作频率取决于振荡器电路设计和石英晶体设计。例如，如果振荡器电路满足相位和增益，则可以在寄生模式下发生振荡寄生频率振荡的条件。通常，振荡器电路的有限通带可以不能设计成仅将振荡隔离到主要操作模式。因此，负担晶体设计师经常使用寄生模式振荡来最小化晶体寄生响应。
测量晶体电阻和杂散模式
Ecliptek晶振利用IEC-444中规定的指南定义的晶体传输测试系统。这些系统使用频率合成器测量器件的晶体谐振频率和运动参数矢量电压表。它们测量关键电阻和杂散模式参数，如RR，SPUR，SPRR，
和SPFR。这些定义如下：
•RR：定位主模式的串联谐振频率并测量串联谐振在指定驱动电平下的欧姆电阻（ESR）。
•SPUR：定位最大的寄生谐振频率并测量杂散电阻（超过指定的频率范围）。测量可以以欧姆或dB为单位输出（相对于主要模式）。
•SPRR：最小电阻寄生模式与主模式电阻的比率（超过指定的频率范围）。测量输出是比率（无单位）
•SPFR：最小阻力刺激的频率。测量输出以赫兹为单位或ppm（相对于主模式）。
