近年来,多样化的汽车导航系统提高了性能,追加了各种功能,推进了多功能化和高性能化.随着汽车导航系统的高性能化,所搭载的零部件数量也呈增加倾向.另外,由于小型,简易型汽车导航晶振系统PND的出现,搭载的零部件需要小型化.水晶部件也不例外,对温补晶振小型化的要求也越来越强烈.图1显示了TCXO的小型发展趋势.当初7050尺寸的小型化到现在的2520晶振尺寸,预定再搭载2016尺寸.与7050尺寸相比体积为5%.

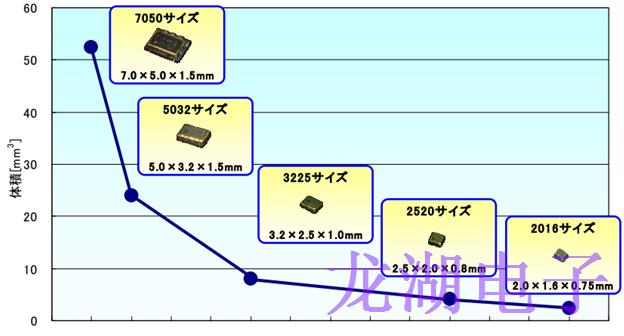

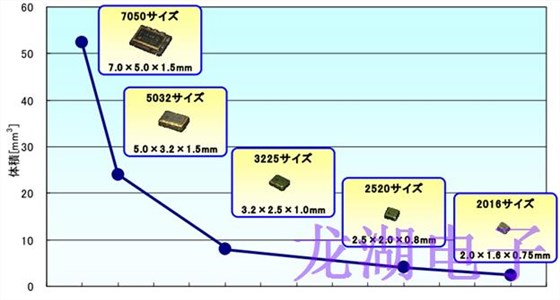

图1TCXO小型发展趋势
汽车导航系统的动向
汽车导航系统的需求如图2所示,即使在自动车市场持续低迷的情况下,也会取得成长.这个牵引人的是可以携带的PND(PersonalNavigationDevice).PND市场扩大的背景有在欧美和新兴国家的普及.PND的特长与车载型汽车导航系统相比,功能简单化,小体积晶振,可轻松安装在车上或拆卸,因此可提高携带方便性.另外,因为价格也设定为低价格,所以可能会普及到无法购买车载型汽车导航系统的用户.
PND今后将通过内置存储容量的增强来实现地图数据的大容量化,当地的特定强化,交通拥堵情报的取得,电视功能,USB的功能扩展等强化方向,因此预计会更加普及.该PND在当地的特定规定中也利用了GPS情报.车载型汽车导航系统发展为HDD型,PND大容量闪存型.随着PND向小型,低价格的发展,需求会越来越高.关于车载型汽车导航系统也比PND缓慢,但是可以预想确实需求的增长.由于两者都使用GPS信号进行位置检测,因此GPS模块使用的TCXO晶振随着导航系统的需求不断增加.

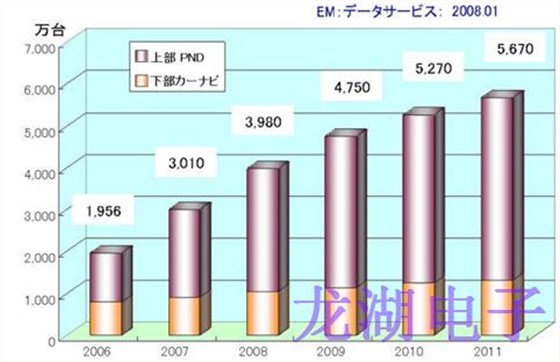

图2汽车导航系统的需求
GPS用途的晶振制品
汽车导航系统会搭载在车里,但是对于电子零部件的搭载环境绝对不要紧没有.图2表示TCXO的搭载示例.考虑到诸如高温度,低温度等的各种使用环境,发送信号被发送到接收器狭小偏差的tcxo被用作源头.要求高精度,因此,对TCXO要求的要求如下所示.
◆频率温度特性:±0.5ppm以下
◆短期频率稳定度(低相位噪声,低相位抖动)
◆应对急剧的频率变化(Microfrequencyjump等)
对于车载晶振电子部件的搭载环境绝对不好,在高温,低温下等各种使用环境中使用,水晶器件也不例外.其中,有必要维持短期的频率稳定度,长期的高品质,高可靠性.以人工水晶为首,水晶振子,电子电路的综合技术不集约就难以实现的技术领域.今后也作为晶振厂家需要为了能提供让顾客信赖的产品而努力.
