美国IDT时钟晶体振荡器的优势

返回列表 来源:火运电子 查看手机网址
扫一扫!美国IDT时钟晶体振荡器的优势扫一扫!
浏览:- 发布日期:2023-09-05 15:28:51【
分享到:

美国IDT时钟晶体振荡器的优势,美国IDT公司是一家小有名气的频率元器件供应商,主要向市场提供低成本高精度的石英晶振,时钟振荡器,有源石英晶振等产品,伴随着行业快速发展,对于IDT公司而言,也迎来极大的挑战,为了能够突破目前的困境,实现快速增长,IDT公司结合目前的市场需求,凭借着自身独特的创新能力,专注于打磨品质优良,性能出色的产品,产品一经推出便得到市场极佳的反响,并为IDT公司未来发展打下基石。

图64

每位产品设计师每天都必须处理电磁兼容性(EMC)或电磁干扰(EMI)问题,尤其是在使用石英振荡器等频率确定元件时。安装在石英晶体振荡器中的ic会产生陡峭、边缘锐利的侧翼,并产生强烈的谐波泛音。扩频振荡器是解决这一问题的一种方法,但在许多应用中无法使用。例如,在中心扩展为0.5%的情况下,输出频率在f在外0.5%.给定33.333或66.666MHz的频率,0.5%的频率调制意味着频率调制范围为33.333 MHz±166.665kHz或66.666MHz±333.330kHz,这对精确计时来说太大了。这些应用通常只允许50 ppm,或者说低100倍。50ppm的频率稳定性相当于33.333MHz时的容差为1.66665kHz,或66.666 MHz时的容差为3.3333kHz。在这种情况下,开发商迄今为止不得不采取非常昂贵的措施来降低EMC–EMI。这已经没有必要了。Landsberg am Lech的Petermann-Technik基于创新的IC技术——下一代时钟——提供高度多样化的SMD硅时钟振荡器,具有软电平输出信号。软电平技术是一种可编程输出信号,通过延长上升时间(t)可以显著降低LVCMOS输出信号的谐波含量升高)和下降时间(t秋天).软电平技术允许根据客户要求精确调整输出信号。

图65

软级别功能的作用

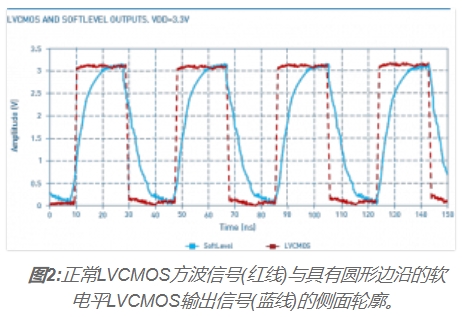

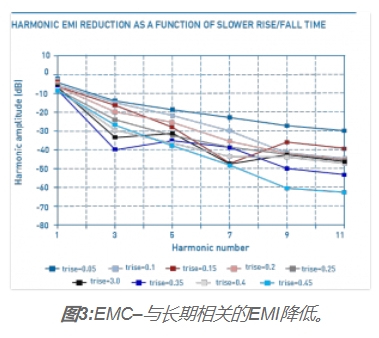

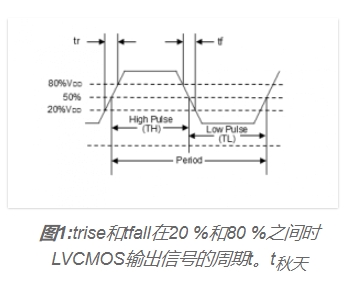

图1显示了LVCMOS输出信号的周期t和t升高和t秋天20 %到80 %之间。图2显示了正常LVCMOS方波信号(红线)与+3.3V电源电压下的软电平LVCMOS输出信号(蓝线)的边沿轮廓直流电。该图清楚地显示了SoftLevel函数如何使方波的边缘变圆(产生类似鲨鱼鳍的形状),从而显著降低谐波泛音。图3显示了EMC–EMI衰减(奇次谐波)与输出信号周期t的关系。t升高和t秋天与时钟信号的周期t成比例。美国IDT时钟晶体振荡器的优势.

原厂代码 品牌 参数 型号 类型 频率
FVXO-HC52BR-49.152 IDT振荡器 OSC VCXO 49.152MHZ HCMOS SMD XPRESSO™ FVXO-HC52 VCXO 49.152MHz
FVXO-HC72B-62.5 IDT振荡器 OSC VCXO 62.5MHZ HCMOS SMD XPRESSO™ FVXO-HC72 VCXO 62.5MHz
FVXO-HC72BR-20.625 IDT振荡器 OSC VCXO 20.625MHZ HCMOS SMD XPRESSO™ FVXO-HC72 VCXO 20.625MHz
FVXO-HC72BR-20.604396 IDT振荡器 OSC VCXO 20.604396MHZ HCMOS SMD XPRESSO™ FVXO-HC72 VCXO 20.604396MHz
FVXO-HC72BR-16.875 IDT振荡器 OSC VCXO 16.875MHZ HCMOS SMD XPRESSO™ FVXO-HC72 VCXO 16.875MHz
FVXO-HC73BR-77.76 IDT振荡器 OSC VCXO 77.76MHZ HCMOS SMD XPRESSO™ FVXO-HC73 VCXO 77.76MHz
FVXO-HC73BR-77.5 IDT振荡器 OSC VCXO 77.5MHZ HCMOS SMD XPRESSO™ FVXO-HC73 VCXO 77.5MHz
FVXO-HC73BR-75 IDT振荡器 OSC VCXO 75.000MHZ HCMOS SMD XPRESSO™ FVXO-HC73 VCXO 75MHz
FVXO-HC73BR-74.17582 IDT振荡器 OSC VCXO 74.17582MHZ HCMOS SMD XPRESSO™ FVXO-HC73 VCXO 74.17582MHz
FVXO-HC73BR-74.1758 IDT振荡器 OSC VCXO 74.1758MHZ HCMOS SMD XPRESSO™ FVXO-HC73 VCXO 74.1758MHz
FXO-HC528-70.455 IDT振荡器 OSC XO 70.455MHZ HCMOS SMD XPRESSO™ FXO-HC52 XO (Standard) 70.455MHz
FXO-HC530R-125 IDT振荡器 OSC XO 125.000MHZ HCMOS SMD XPRESSO™ FXO-HC53 XO (Standard) 125MHz
FXO-HC335R-99.5328 IDT振荡器 OSC XO 99.5328MHZ HCMOS SMD XPRESSO™ FXO-HC33 XO (Standard) 99.5328MHz
FXO-HC335R-95 IDT振荡器 OSC XO 95.000MHZ HCMOS SMD XPRESSO™ FXO-HC33 XO (Standard) 95MHz
FXO-HC730R-125 IDT有源晶振 OSC XO 125.000MHZ HCMOS SMD XPRESSO™ FXO-HC73 XO (Standard) 125MHz
FXO-HC730R-120 IDT振荡器 OSC XO 120.000MHZ HCMOS SMD XPRESSO™ FXO-HC73 XO (Standard) 120MHz
FXO-HC730R-110 IDT振荡器 OSC XO 110.000MHZ HCMOS SMD XPRESSO™ FXO-HC73 XO (Standard) 110MHz
FXO-HC735-124.75 IDT振荡器 OSC XO 124.75MHZ HCMOS SMD XPRESSO™ FXO-HC73 XO (Standard) 124.75MHz
FXO-HC735-124.4 IDT振荡器 OSCILLATOR XO 124.4MHZ HCMOS SMD XPRESSO™ FXO-HC73 XO (Standard) 124.4MHz
FXO-HC735-121.5 IDT振荡器 OSCILLATOR XO 121.5MHZ HCMOS SMD XPRESSO™ FXO-HC73 XO (Standard) 121.5MHz
FXO-HC735-112.5 IDT振荡器 OSCILLATOR XO 112.5MHZ HCMOS SMD XPRESSO™ FXO-HC73 XO (Standard) 112.5MHz
FXO-HC735-112.31 IDT振荡器 OSC XO 112.31MHZ HCMOS SMD XPRESSO™ FXO-HC73 XO (Standard) 112.31MHz
FXO-HC735-108 IDT振荡器 OSC XO 108.000MHZ HCMOS SMD XPRESSO™ FXO-HC73 XO (Standard) 108MHz
FXO-HC536R-99.75123 IDT振荡器 OSC XO 99.75123MHZ HCMOS SMD XPRESSO™ FXO-HC53 XO (Standard) 99.75123MHz
FXO-HC536R-95.646241 IDT振荡器 OSC XO 95.646241MHZ HCMOS SMD XPRESSO™ FXO-HC53 XO (Standard) 95.646241MHz
FXO-HC536R-95 IDT振荡器 OSC XO 95.000MHZ HCMOS SMD XPRESSO™ FXO-HC53 XO (Standard) 95MHz
FXO-HC736R-99.5328 IDT振荡器 OSC XO 99.5328MHZ HCMOS SMD XPRESSO™ FXO-HC73 XO (Standard) 99.5328MHz
FXO-HC736R-92.9 IDT振荡器 OSCILLATOR XO 92.9MHZ HCMOS SMD XPRESSO™ FXO-HC73 XO (Standard) 92.9MHz
FXO-HC736R-91.4 IDT振荡器 OSCILLATOR XO 91.4MHZ HCMOS SMD XPRESSO™ FXO-HC73 XO (Standard) 91.4MHz
FVXO-HC53B-98.304 IDT振荡器 OSC VCXO 98.304MHZ HCMOS SMD XPRESSO™ FVXO-HC53 VCXO 98.304MHz
FVXO-HC53B-96 IDT振荡器 OSC VCXO 96.000MHZ HCMOS SMD XPRESSO™ FVXO-HC53 VCXO 96MHz
FVXO-HC53B-90 IDT振荡器 OSC VCXO 90.000MHZ HCMOS SMD XPRESSO™ FVXO-HC53 VCXO 90MHz
FVXO-HC73B-96 IDT振荡器 OSC VCXO 96.000MHZ HCMOS SMD XPRESSO™ FVXO-HC73 VCXO 96MHz
FVXO-HC73BR-86 IDT振荡器 OSC VCXO 86.000MHZ HCMOS SMD XPRESSO™ FVXO-HC73 VCXO 86MHz
FVXO-HC73BR-85.932 IDT振荡器 OSC VCXO 85.932MHZ HCMOS SMD XPRESSO™ FVXO-HC73 VCXO 85.932MHz
FVXO-HC52BR-65 IDT振荡器 OSC VCXO 65.000MHZ HCMOS SMD XPRESSO™ FVXO-HC52 VCXO 65MHz
FVXO-HC53B-106.25 IDT振荡器 OSC VCXO 106.25MHZ HCMOS SMD XPRESSO™ FVXO-HC53 VCXO 106.25MHz
FVXO-HC53B-102.4 IDT振荡器 OSC VCXO 102.4MHZ HCMOS SMD XPRESSO™ FVXO-HC53 VCXO 102.4MHz
FVXO-HC53B-100 IDT振荡器 OSC VCXO 100.000MHZ HCMOS SMD XPRESSO™ FVXO-HC53 VCXO 100MHz
FVXO-HC73B-106.25 IDT振荡器 OSC VCXO 106.25MHZ HCMOS SMD XPRESSO™ FVXO-HC73 VCXO 106.25MHz
FVXO-HC73B-100 IDT振荡器 OSC VCXO 100.000MHZ HCMOS SMD XPRESSO™ FVXO-HC73 VCXO 100MHz
FXO-HC335-105 IDT振荡器 OSC XO 105.000MHZ HCMOS SMD XPRESSO™ FXO-HC33 XO (Standard) 105MHz
FXO-HC335-102 IDT振荡器 OSC XO 102.000MHZ HCMOS SMD XPRESSO™ FXO-HC33 XO (Standard) 102MHz
FXO-HC720-116.5441 IDT振荡器 OSC XO 116.5441MHZ HCMOS SMD XPRESSO™ FXO-HC72 XO (Standard) 116.5441MHz
FXO-HC525R-106.25 IDT振荡器 OSC XO 106.25MHZ HCMOS SMD XPRESSO™ FXO-HC52 XO (Standard) 106.25MHz
FVXO-HC53B-125 IDT振荡器 OSC VCXO 125.000MHZ HCMOS SMD XPRESSO™ FVXO-HC53 VCXO 125MHz
FVXO-HC53B-108 IDT振荡器 OSC VCXO 108.000MHZ HCMOS SMD XPRESSO™ FVXO-HC53 VCXO 108MHz
FVXO-HC73B-125 IDT振荡器 OSC VCXO 125.000MHZ HCMOS SMD XPRESSO™ FVXO-HC73 VCXO 125MHz
FVXO-HC73B-124 IDT振荡器 OSC VCXO 124.000MHZ HCMOS SMD XPRESSO™ FVXO-HC73 VCXO 124MHz
FVXO-HC73B-122.88 IDT振荡器 OSC VCXO 122.88MHZ HCMOS SMD XPRESSO™ FVXO-HC73 VCXO 122.88MHz
FVXO-HC73B-120 IDT振荡器 OSC VCXO 120.000MHZ HCMOS SMD XPRESSO™ FVXO-HC73 VCXO 120MHz
FVXO-HC73B-112.896 IDT振荡器 OSC VCXO 112.896MHZ HCMOS SMD XPRESSO™ FVXO-HC73 VCXO 112.896MHz
FVXO-HC73B-108 IDT振荡器 OSC VCXO 108.000MHZ HCMOS SMD XPRESSO™ FVXO-HC73 VCXO 108MHz
FVXO-HC73B-107.374182 IDT振荡器 OSC VCXO 107.374182MHZ HCMOS SMD XPRESSO™ FVXO-HC73 VCXO 107.374182MHz
FVXO-HC53BR-90 IDT振荡器 OSC VCXO 90.000MHZ HCMOS SMD XPRESSO™ FVXO-HC53 VCXO 90MHz
FVXO-HC73BR-98.304 IDT振荡器 OSC VCXO 98.304MHZ HCMOS SMD XPRESSO™ FVXO-HC73 VCXO 98.304MHz
FVXO-HC73BR-90.3168 IDT振荡器 OSC VCXO 90.3168MHZ HCMOS SMD XPRESSO™ FVXO-HC73 VCXO 90.3168MHz
FXO-HC536-106.25 IDT振荡器 OSC XO 106.25MHZ HCMOS SMD XPRESSO™ FXO-HC53 XO (Standard) 106.25MHz
FXO-HC736-106.25 IDT振荡器 OSC XO 106.25MHZ HCMOS SMD XPRESSO™ FXO-HC73 XO (Standard) 106.25MHz
FXO-HC736-104 IDT振荡器 OSC XO 104.000MHZ HCMOS SMD XPRESSO™ FXO-HC73 XO (Standard) 104MHz
FXO-LC530-98.304 IDT振荡器 OSCILLATOR XO 98.304MHZ LVDS SMD XPRESSO™ FXO-LC53 XO (Standard) 98.304MHz
FXO-LC530-54 IDT振荡器 OSCILLATOR XO 54.000MHZ LVDS SMD XPRESSO™ FXO-LC53 XO (Standard) 54MHz
FXO-LC530-50.625 IDT振荡器 OSCILLATOR XO 50.625MHZ LVDS SMD XPRESSO™ FXO-LC53 XO (Standard) 50.625MHz
FXO-LC530-40 IDT振荡器 OSCILLATOR XO 40.000MHZ LVDS SMD有源晶体振荡器 XPRESSO™ FXO-LC53 XO (Standard) 40MHz
FXO-LC530-20 IDT振荡器 OSCILLATOR XO 20.000MHZ LVDS SMD XPRESSO™ FXO-LC53 XO (Standard) 20MHz
FXO-LC530-14.7456 IDT振荡器 OSC XO 14.7456MHZ LVDS SMD XPRESSO™ FXO-LC53 XO (Standard) 14.7456MHz
FXO-LC530-10 IDT振荡器 OSCILLATOR XO 10.000MHZ LVDS SMD XPRESSO™ FXO-LC53 XO (Standard) 10MHz
FXO-LC530-1.163 IDT振荡器 OSCILLATOR XO 1.163MHZ LVDS SMD XPRESSO™ FXO-LC53 XO (Standard) 1.163MHz
FXO-LC730-98.304 IDT振荡器 OSCILLATOR XO 98.304MHZ LVDS SMD XPRESSO™ FXO-LC73 XO (Standard) 98.304MHz
FXO-LC730-80 IDT振荡器 OSCILLATOR XO 80.000MHZ LVDS SMD XPRESSO™ FXO-LC73 XO (Standard) 80MHz
FXO-LC730-76.8 IDT振荡器 OSCILLATOR XO 76.8MHZ LVDS SMD XPRESSO™ FXO-LC73 XO (Standard) 76.8MHz
FXO-LC730-66 IDT振荡器 OSCILLATOR XO 66.000MHZ LVDS SMD XPRESSO™ FXO-LC73 XO (Standard) 66MHz
FXO-LC730-65.488 IDT振荡器 OSCILLATOR XO 65.488MHZ LVDS SMD XPRESSO™ FXO-LC73 XO (Standard) 65.488MHz
t升高和t秋天可以在t的0.05至0.45 (5%至45%)的范围内延长。如果t升高和t秋天与基础信号相比延长了5 %,则信号形状非常接近原始方波信号。当延长幅度高达45%时,输出信号的形状越来越像鲨鱼鳍,EMC–EMI衰减在11次谐波泛音时大于60dB。对于t的如此简单的调整,这是一个巨大的值升高和t秋天.

图66

SoftLevel函数让开发者付出了什么代价?没有,因为软电平功能是LPO、LPOP、HTLPO、WTLPO、UPO、HTLPO-AUT和WTLPO-AUT系列的SMD硅时钟晶体振荡器的标准特性。(AUT = AEC-Q100中定义的汽车)。此外,这些振荡器系列还提供尺寸为7mmx5mm、5 mmx3.2mm、3.2mmx2.5mm、2.5mm x2.0mm和2.0mmx1.6mm的标准外壳,因此可以放置在现有PCB布局上,作为石英振荡器的直接替代产品。为了使彼得曼技术公司的内部工程能够给客户提供最佳建议,并根据应用的具体需求对产品进行编程,开发人员必须确切地说明什么是产品的设计升高/t秋天他在申请中可以接受的次数。正是这种编程——t的延长升高/t秋天–实现谐波泛音衰减。在……里SMD硅时钟振荡器电路设计方面,Petermann-Technik的专家建议在电源电压和接地引脚之间使用0.1 μF去耦电容。这大大降低了电源电压的影响。

图67

SMD硅时钟振荡器的其他优势
上述系列的SMD硅时钟振荡器也可用于2.25至3.63 V的电源电压范围直流电。振荡器可以由该V范围内的任何电源电压驱动直接伤害范围(例如2.5伏直流电10 %,2.8伏直流电10 %,3.0伏直流电10 %或3.3伏直流电10 %).因此,产品开发人员只需针对四种经典电源电压验证一个有源振荡器。这一标准特性为开发人员节省了大量组件鉴定费用,也为供应链经理节省了大量采购、管理和存储组件的费用。大量购买的组件价格较低。当然,软级别功能也可以在V直接伤害范围为2.25至3.63 V直流电作为标准功能。作为另一个标准特征,SMD硅时钟振荡器具有非常严格的频率容差例如20 ppm 40/85°C、30 ppm 40/105°C和50 ppm 40/125°C。自然,AEC-Q100兼容型振荡器(HTLPO-AUT和WTLPO-AUT)还具有上述所有功能。

软电平功能改善了EMC–EMI特性
SMD硅时钟振荡器的EMC–EMI特性可以通过简单地调整t来显著改善升高和t秋天使用SoftLevel功能,无需任何成本即可获得输出信号,这意味着开发人员不再需要采取昂贵的措施来改善其应用的EMC–EMI性能。SMD硅时钟振荡器可以直接放置在现有的PCB布局上。此外,给定V直接伤害范围为2.25至3.63 V直流电和非常严格的标准频率容差,可以为元件鉴定、采购、管理和存储节省大量资金。
