Bomar Crystal

关于Bomar博马尔公司及晶振产品介绍

Bomar博马尔公司成立于1963年,是一家面向商用和双向无线电行业的石英晶体制造商。该业务的性质要求晶体在较宽的频率范围内具有严格的容差和高稳定性,以满足严格的FCC规范。快速生产的需求对我们不断增长的客户群非常重要。我们的许多客户是当地、州和联邦警察和监控机构。Bomar不仅很快成为该市场的领先供应商,而且在产品质量、快速周转时间和无与伦比的客户服务方面一直备受认可。

1988年,Bomar博马尔开始建立OEM客户群。来自电信、计算机、医疗、安全、商业和工业市场的客户不仅开始使用晶体,还开始使用时钟振荡器、VCXOs和TCXO振荡器。为了满足产品需求的这一变化,我们重新设计了制造流程,并增加了新的制造设备,以更小的封装生产具有更高频率、低相位噪声和低抖动的晶体和振荡器。随着这些变化和最先进测试设备的加入,博马的国内制造工厂继续提供自1963年以来一直具有的快速周转、高可靠性、严格公差和稳定性的频率控制产品。

在90年代初的强劲增长期间,博马与一些精选的亚洲工厂建立了密切的合作关系,以生产符合博马规格的产品。这些关系是在博马对其工艺和产品进行认证后才建立的。今天,Bomar进口晶振拥有大量石英晶振、时钟振荡器、VCXOs和TCXOs的低成本来源,继续履行我们50年来的承诺,提供高性能频率控制解决方案,在价格、质量和客户支持方面达到或超过客户的期望。

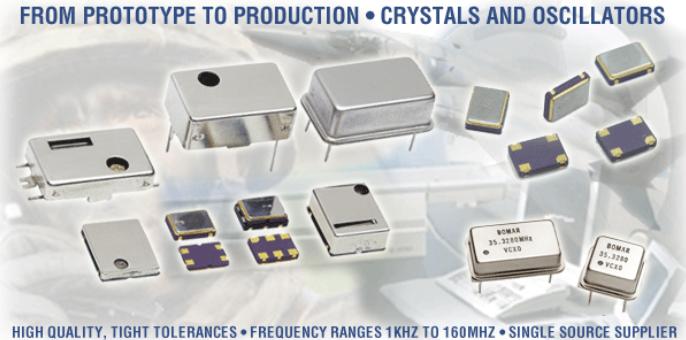

Bomar博马尔产品介绍

晶体和谐振器产品:
通孔晶体
表面贴装晶体
音叉晶体
放射性晶体
陶瓷谐振器
晶体(XTAL)-正确切割和安装的石英晶体成为高质量的计时设备,可以通过向晶体附近或晶体上的电极施加电压使其在电场中弯曲。这种特性被称为压电性。当磁场消失时,石英在恢复到原来的形状时会产生电场,这可以产生电压。石英晶体的行为类似于由电感、电容和电阻组成的电路,具有精确的谐振频率。
石英晶体可用于标准微处理器频率或定制频率,具有紧密的稳定性,采用金属或陶瓷支架,并提供通孔或表面贴装封装。
单片晶体滤波器采用通孔封装,适用于各种应用。
50多年来,博马一直生产满足或超过客户规格的高质量频率控制产品
振荡器产品:
时钟振荡器-表面贴装
时钟振荡器-通孔
VCXO -表面贴装
VCXO通孔
TCXO/VCTCXO -表面贴装
TCXO/VCTCXO通孔
OCXO-表面贴装
OCXO通孔
晶体振荡器(XO)、军用振荡器、时钟振荡器等。 A 晶体时钟振荡器(有时缩写为OSC示意图)是一种电子电路,利用压电材料物理晶体的机械共振以及放大器和反馈来产生频率非常精确的电信号。
滤波器产品:
单片晶体滤波器
声表面波滤波器

SAW滤波器有几种不同的封装,包括通孔和表面安装。单片晶体滤波器提供通孔和表面贴装封装,适用于各种应用。50多年来,博马一直生产满足或超过客户规格的高质量频率控制产品
Bomar Crystal证明所有SMD晶体、有源晶振,SMD振荡器、TCXO、OCXO、VCXO、VCTCXO、时钟振荡器和石英晶体产品均符合欧盟RoHS合规倡议和REACH倡议

Bomar博马尔产品介绍

Bomar零件编号指南,定义:
晶体振荡器:一种由晶体和振荡电路组成的计时装置,以特定的参考频率提供输出波形。
压控晶体振荡器:一种振荡器,其输出频率随振荡器控制引脚上的电压变化而变化。
TXCO温度补偿晶体振荡器:温度补偿晶振,一种根据温度变化调整频率的振荡器,通常定期对校准频率进行外部调整。这是为了补偿晶体随时间的老化。
OCXO恒温晶体振荡器:一种振荡器,使用一个烤箱来稳定频率变化。
额定频率(或中心频率):振荡器的指定参考频率,通常以兆赫和千赫为单位。
频率稳定度:与一组运行条件相关的中心频率偏差量,用百万分之一(ppm)表示。这些条件包括:工作温度范围、电源电压和输出负载。
频率公差:参考温度(通常为25°C)下标称频率的允许偏差
工作温度范围:符合规格特性的温度范围。这需要仔细说明,因为它会影响成本。
储存温度范围:放电状态(无电压、电流或功率输入)下可保持规格特性的温度范围。暴露在超过这一水平的温度下可能会导致特性退化或破坏。
频率老化:在指定条件下工作指定时间长度时的频率漂移量。
逻辑电平:定义为输出电压逻辑高或“逻辑1”和输出电压逻辑低或“逻辑0”电压“0”电平(最大。):+0.4VDC TTL、+0.5VDC HCMOS用于Vdd = 5v DC(Vdd:电源电压)电压“1”电平(最小值。):+2.5V直流TTL、+4.5V直流HCMOS,Vdd =V直流
三态输出:具有这种特性的振荡器允许输出处于高阻抗状态。将逻辑控制电压施加于振荡器的引脚1即可激活该功能。
电源电压(或输入电压):振荡器工作所需的DC输入电压。目前通常使用5V直流电,便携式设备中使用3.3V直流电。
电源电流(或输入电流):振荡器消耗的电源电流量,通常以毫安为单位。
上升/下降时间:上升时间定义为从输出逻辑低电平到输出逻辑高电平的转换时间。下降时间定义为从输出逻辑高电平到输出逻辑低电平的转换时间。
占空比(或对称性):输出波形均匀性的度量。全周期和半周期的比率。对于CMOS负载,额定负载为1/2 VDC,对于TTL负载,额定负载为1.4 VDC。
VCXO的拉电压范围:基准条件下VCXO晶振输出频率可以通过外部DC控制电压改变的标称频率范围,单位为ppm。
VCXO线性度:定义为输出频率相对于最佳拟合直线的控制电压的变化百分比。
启动时间:从振荡器通电到振荡器达到稳定振荡的特定时间。
输出负载:振荡器驱动其他设备或扇出的能力。TTL器件以可驱动的门电路数量来表示。CMOS输出以pF为单位。
