频率：19.0-300.0MHz

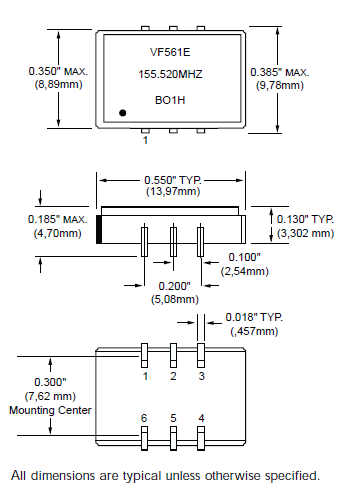

尺寸：14.0*9.0mm
14.0*9.0mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.
CTS晶振,贴片晶振,VF561E晶振.有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC（TSSOP封装,TVSOP封装）同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接（无铅对应）产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要..
石英晶振高精度晶片的抛光技术：贴片晶振是目前晶片研磨技术中表面处理技术的最高技术，最终使晶振晶片表面更光洁，平行度及平面度更好，降低谐振电阻，提高Q值。从而达到一般研磨所达不到的产品性能，使石英晶振的等效电阻等更接近理论值，使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。
|
CTS晶振规格 |
单位 |
晶振 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
19.0-300.0MHz |
标准频率 |
|
储存温度 |
T_stg |
-40°C~+90°C |
裸存 |
|
工作温度 |
T_use |
-40°C~+85°C |
标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:1μW ~200μW |
|
频率公差 |
f_— l |
±20 × 10-6 (标准) |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±20 × 10-6/-40°C~+85°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
8pF~30pF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C~+85°C, DL = 100μW |
|
频率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
所有石英晶体谐振器和实时时钟模块都以IC形式提供。
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将有源晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。
CTS晶振,贴片晶振,VF561E晶振
CTS晶振遵守所有适用的有关环境、健康和安全的法律和法规以及CTS晶振集团自己的有关环境、工业卫生和安全的方针和承诺。
与我们的员工一起开创并保持一个免于事故的工作场所。重视污染预防，消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效。
将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中。
加强污染防治，减少现有的污染废弃物以及在未来生产制造中所产生的污染。
CTS晶振集团为确保安全、提高保护预防措施、产品的可靠性以及职业安全，确保职业健康与环境的优越性，通过正式的管理评审和对健康、安全和环境实施效果的持续改进，保护人群及财产与环境。CTS晶振,贴片晶振,VF56E1晶振
