Kyocera面向GNSS的定时器件SAW器件简介
介绍智能手机和通信设备上面向GNSS的产品阵容。
什么是GNSS？
GNSS是“全球导航卫星系统”的缩写，也称为“全球导航卫星系统”。 具有与环绕地球上空数万公里的人造卫星进行通信，准确推算出位于地球上哪个地方的功能。
GNSS包括GPS (美国)、Galileo (欧盟)、GLONASS (俄罗斯)和BeiDou (中国)。
GNSS用于智能手机、可穿戴型、IoT、车载远程通讯等广泛的用途，其中使用了被称为TCXO振荡器的定时设备和小型、高精度的SAW设备。
通过京瓷独有的光刻、CVM技术，实现适合GNSS的高精度TCXO晶振。
特长：
稳定的频率温度特性±0.5ppm
小型封装1.6mm x 1.2mm
稳定的供应体制(行业市场占有率第一)※）
※基于调查公司报告的本公司推算
用途：智能手机、可穿戴设备、IoT、车载电信等

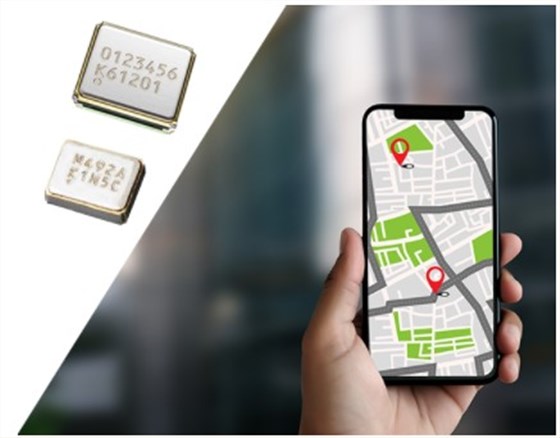

KT1612A / KT2016K系列
特长：
尺寸：
1.6 x 1.2 x 0.55 (max.)毫米日本进口晶振
2.0 x 1.6 x 0.80 (max.)毫米
频率：26MHz、38.4MHz、52MHz
使用温度范围：-40 ~ +85℃
频率温度特性：+/-0.5ppm(@-40 ~ +85℃)
电源电压：1.8 ~ 3.3V
可编程
用途：智能手机、可穿戴、IoT模块等
优势：高频率稳定度，充分的生产能力

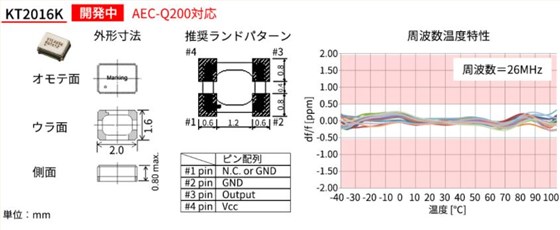

特长：
尺寸：2.0 x 1.6 x 0.80 (max.)毫米
频率：26~76.8MHz贴片晶振
使用温度范围：-40 ~ +125℃
频率温度特性：+/-0.5ppm(@-40 ~ +105℃)
电源电压：1.68 ~ 3.63V
其他
AEC-Q200 / Q100
支持2级
MSL 1
符合RoHS，REACH标准
可编程
用途：车载( V2X、Wi-Fi®、GNSS等)，Wi-Fi®是wi-fi联盟的注册商标。
SAW设备和射频解决方案
京瓷独有的TC-SAW技术
京瓷为各种市场提供SAW设备和射频解决方案。 近年来，我们还在产品阵容中添加了用于小单元和CPE的SAW双工器。
以独自的TC-SAW技术，今后也会支持无线通信技术的进化。
Temperature Compensated=温度特性补偿，京瓷温补晶体振荡器
是手机基站的种类之一。 用于补充普通基站(宏小区)，输出功率小，覆盖范围也小。 再根据输出的不同分为微小区、微微小区(纳米小区)、毫微微小区。
什么是CPE？
用于接受通信服务的设备中，安装在订户的家中或办公室等处。 电话机、电缆调制解调器、家庭路由器等就是这种情况。 客户高级设备的缩写。

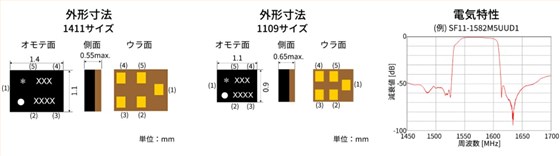

特长：
1.低插入损耗
2.高衰减特性
3.支持行业标准引脚布局小型尺寸: 1.4x1.1mm、1.1x0.9mm
4.电气特性优异，不仅实现了小型化、轻量化，还实现了低损耗化、高衰减。
用途：智能手机、可穿戴设备、IoT、车载电信等
产品阵容：
|
产品编号 |
尺寸( mm ) |
Band |
类型 |
IL (Tx ) |
隔离 |
生产状态 |
规格表 |
|---|---|---|---|---|---|---|---|
|
SF11-1582M5UUD1 |
1.1 x 0.9 |
GPS L1+GAL E1/BDS B1 B1-2 |
Unbalance |
0.9dB typ |
21dB typ |
正在对应样品 |
|
|
SF11-1192M5UUA1 |
1.1 x 0.9 |
GNSS Filter (GPS L5 + GAL E5b ) |
Unbalance |
1.3dB typ。 |
48dB typ . |
正在开发 |
|
|
1.4 x 1.1 |
GPS L1 |
平衡 |
1.1dB typ |
32dB typ。 |
批量产品 |
||
|
1.4 x 1.1 |
GPS L1 |
平衡 |
1.7dB typ。 |
38dB typ |
批量产品 |
||
|
1.4 x 1.1 |
GPS L1 |
Unbalance |
0.8 db类型。 |
44dB typ。 |
批量产品 |
||
|
1.4 x 1.1 |
GPS L1 |
Unbalance |
0.45 db类型。 |
24dB typ . |
批量产品 |
||
|
1.4 x 1.1 |
GPS L1+GAL E1/BDS B1 B1-2 |
Unbalance |
0.9dB typ |
45dB typ。 |
批量产品 |
||
|
1.4 x 1.1 |
GPS L1+GAL E1/BDS B1 B1-2 |
Unbalance |
1.2dB typ |
41dB typ |
批量产品 |
| 原厂编码 | 进口晶振 | 系列 | 频率 | 电压 | 工作温度 |
| KT2520K40000DAW18TAS | Kyocera京瓷 | KT2520K | 40MHz | 1.8V | -40°C ~ 85°C |
| KT2016K26000BCW18ZAS | Kyocera京瓷 | KT2016 | 26MHz | 1.8V | -30°C ~ 85°C |
| KT2520K26000CCW18ZUS | Kyocera京瓷 | KT2520K | 26MHz | 1.8V | -30°C ~ 85°C |
| KT2520K26000DCW28QAS | Kyocera京瓷 | KT2520K | 26MHz | 2.8V | -30°C ~ 85°C |
| KT2520F16369ACW18TAG | Kyocera京瓷 | KT2520F | 16.369MHz | 1.8V | -30°C ~ 85°C |
| KT2520F16800ACW28TAK | Kyocera京瓷 | KT2520F | 16.8MHz | 2.8V | -30°C ~ 85°C |
| KT2520F37400ZAW18TBK | Kyocera京瓷 | KT2520F | 37.4MHz | 1.8V | -40°C ~ 85°C |
| KT2520K26000AAW18TAS | Kyocera京瓷 | KT2520K | 26MHz | 1.8V | -30°C ~ 85°C |
| KT2016A26000ACW18TLG | Kyocera京瓷 | KT2016A | 26MHz | 1.8V | -30°C ~ 85°C |
| KT2520F16369ACW28TAK | Kyocera京瓷 | KT2520F | 16.369MHz | 2.8V | -30°C ~ 85°C |
| KT2520F38400DEV30TAK | Kyocera京瓷 | KT2520F | 38.4MHz | 3V | -20°C ~ 80°C |
| KT2520F26000ZAW18TKK | Kyocera京瓷 | KT2520F | 26MHz | 1.8V | -40°C ~ 85°C |
| KT7050B12800KAW33TAD | Kyocera京瓷 | KT7050B | 12.8MHz | 3.3V | -40°C ~ 85°C |
| KT5032F12800KAW33TAA | Kyocera京瓷 | KT5032F | 12.8MHz | 3.3V | -40°C ~ 85°C |
| KT7050A20000KAW33TAD | Kyocera京瓷 | KT7050 | 20MHz | 3.3V | -40°C ~ 85°C |
| KT7050A24576KAW33TAD | Kyocera京瓷 | KT7050 | 24.576MHz | 3.3V | -40°C ~ 85°C |
| KT3225F16367ACW30TA0 | Kyocera京瓷 | KT3225F | 16.367MHz | 3V | -30°C ~ 85°C |
| KT3225F16369ACW28TA0 | Kyocera京瓷 | KT3225F | 16.369MHz | 2.8V | -30°C ~ 85°C |
| KT3225F27456ZAW28TA0 | Kyocera晶振 | KT3225F | 27.456MHz | 2.8V | -40°C ~ 85°C |
| KT2520F27456ZAW28TBA | Kyocera京瓷 | KT2520F | 27.456MHz | 2.8V | -40°C ~ 85°C |
| KT2520K26000ZAW18TAS | Kyocera京瓷 | KT2520K | 26MHz | 1.8V | -40°C ~ 85°C |
| KT3225T32768EAW30TAA | Kyocera京瓷 | KT3225T | 32.768kHz | 3V | -40°C ~ 85°C |
| KT2520K26000ACW18TAS | Kyocera京瓷 | KT2520K | 26MHz | 1.8V | -30°C ~ 85°C |
| KT2520F38400ZAW18TEK | Kyocera京瓷 | KT2520F | 38.4MHz | 1.8V | -40°C ~ 85°C |
| KT2016A26000ECW18TLG | Kyocera京瓷 | KT2016A | 26MHz | 1.8V | -30°C ~ 85°C |
| KT2016A52000ECW18TEG | Kyocera京瓷 | KT2016A | 52MHz | 1.8V | -30°C ~ 85°C |
| KT3225K26000ZAW25TCS | Kyocera京瓷 | KT3225K | 26MHz | 2.8V | -40°C ~ 85°C |
| KT1612A26000ECW18TBA | Kyocera京瓷 | KT1612A | 26MHz | 1.8V | -30°C ~ 85°C |
| KT1612A52000ECW18TAA | Kyocera京瓷 | KT1612A | 52MHz | 1.8V | -30°C ~ 85°C |
| KT3225T32768DAW33T | Kyocera京瓷 | KT3225T | 32.768kHz | 3.3V | -40°C ~ 85°C |
| KT2016A20000ACW18TAG | Kyocera京瓷 | KT2016A | 20MHz | 1.8V | -30°C ~ 85°C |
| KT2520Y40000ECV28TBA | Kyocera京瓷 | KT2520Y | 40MHz | 2.8V | -30°C ~ 80°C |
| KT3225R40000ECV28TBA | Kyocera京瓷 | KT3225R | 40MHz | 2.8V | -30°C ~ 80°C |
| KT3225R26000ZAW28TMA | Kyocera京瓷 | KT3225R | 26MHz | 2.8V | -40°C ~ 85°C |
