MERCURY推出G57系列压控晶体振荡器
深圳市火运电子有限公司,作为MERCURY(玛居礼)晶振品牌授权代理商,长期面向国内通信设备,网络基础设施,音视频产品,工业控制,FPGA数据采集等行业客户,提供MERCURY全系列有源振荡器(XO/VCXO/TCXO),无源谐振器及配套选型,样品测试,批量供货一站式服务,欢迎各界研发工程师,采购负责人来电咨询:0755-29952551.
在有源晶振的产品矩阵里,压控晶体振荡器(VCXO,VoltageControlledCrystalOscillator)是一类非常特殊的存在.普通固定频率XO输出频率由晶片物理参数一次性决定,外围无法微调;而VCXO通过在振荡回路中引入变容二极管(VaractorDiode),让输出频率随控制电压在标称频率附近连续可调,成为锁相环(PLL),时钟同步,频率调制,时延校准系统中不可替代的"可调频率基准".MERCURYElectronicInd.Co.,Ltd.深耕频率控制器件数十年,其G系列VCXO凭借SMD标准化封装,宽频覆盖,紧凑pullingrange,纯净相位噪声和稳定的批量交付能力,在中端VCXO市场积累了大量用户.其中G576(业内常简称G57)7.0×5.0mm贴片VCXO,是该系列中通用性最强,应用最广的主力型号.本文将从VCXO的技术定位,MERCURY品牌体系,G57系列设计思路,核心参数拆解,底层工艺,典型应用,选型要点,常见设计误区以及火运电子的代理服务体系等维度,系统解读这款产品的工程价值.
一,为什么系统需要"可微调的时钟"？——VCXO在现代电子中的位置
要理解G57这类VCXO的价值,首先要回答一个基础问题:既然有了固定频率XO和高稳定TCXO/OCXO,为什么还需要一颗频率可调的晶振？
现代数字系统对时钟的要求远不止"给出一个频率".在很多真实场景中,本地参考源与系统目标频率之间存在一个需要连续闭合的"差值环":
PLL频率合成:通信设备,网络设备,基带处理器需要的本振频率,往往是晶振参考频率的N倍频.锁相环在捕捉,跟踪,滤波过程中,要求参考源本身能在小范围内连续拉偏,才能让VCO快速锁定,压低带内抖动,抑制参考杂散.
时延对齐与数据恢复:高速串行链路,视频分发,MPEG码流,机顶盒(STB),HDTV设备中,多路数据流之间需要做亚微秒级时延对齐,通过VCXO微调输出频率,可以平滑吸收FIFO缓冲的读写速率差,避免缓冲上溢/下溢造成的画面卡顿,丢包.
频率调制(FM):VCXO字面含义就是"频率调制器".在音视频调制,专业广播,特殊测试仪表中,控制电压本身就是调制信号输入,直接把基带信号加载到载波上.
系统时钟校准与容错:晶振出厂存在初始容差,温度变化会带来频偏.在无法使用TCXO/OCXO的成本敏感场景里,VCXO配合MCU输出的DAC电压,可以在出厂校准环节把系统时钟"拉回"标称值,相当于用一颗低成本器件换取了批量一致性.
按照pullingrange(频率拉偏范围)的不同,VCXO晶振又分为窄带VCXO(±50～±150ppm)和宽带VCXO(±200ppm以上甚至数ppm到数千ppm).窄带VCXO主要面向PLL参考,时钟同步,低抖动应用;宽带VCXO用于直接FM,特殊调制场景.MERCURYG57系列属于典型的窄带高稳定VCXO,标准pullingrange为±80ppm(min),并可在±30～±150ppm之间按订单定制,相位噪声表现优异,是中端通信,网络,音视频设备的主流选择.
二,MERCURY(玛居礼):深耕有源晶振的专业频率器件品牌
MERCURYElectronicInd.Co.,Ltd.是一家专注于石英频率控制器件的专业厂商,产品线覆盖无源石英谐振器(AT切,音叉,MHz级贴片),有源振荡器(SPXO,VCXO,TCXO,HFXO高频差分振荡器)以及车规级,高可靠性振荡器.其产品在SMD封装标准化,快速交付(Quick-turn),批次一致性方面口碑显著,广泛应用于网络通信,无线基础设施,存储区域网络(SAN),10GbE,FibreChannel,高清音视频,机顶盒,FPGA数据采集,工业控制等领域.
与部分以无源晶体为主业的厂商不同,MERCURY在有源振荡器IC+晶振一体化设计上积累深厚.其G系列VCXO采用成熟的CMOS振荡缓冲工艺,配合自家筛选的高精度AT切晶片,在1.25MHz～50MHz频段内提供完整覆盖,供电兼容+1.8V,+2.5V,+3.3V,+5.0V主流逻辑电平,封装从2.0×1.6mm(G226),2.5×2.0mm(G326),3.2×2.5mm(G536)到7050晶振(G576/G578),再到直插大封装G8/G14,形成完整的尺寸梯度,让客户可以根据PCB空间,功耗,性能需求灵活选型.

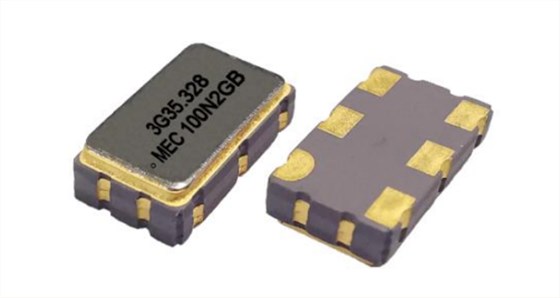

G576(即业内常称的G57)位于这一产品矩阵的"中大尺寸贴片"位置:7.0×5.0×1.7mm的金属陶瓷封装,6引脚SMD结构,单卷包装1000pcs/7英寸带盘.相比小封装VCXO,G576因为体积裕度更大,可以装入更大尺寸的晶片,更完整的温控与滤波电路,因此在低频端(低至1.25MHz)起振更可靠,相位噪声更优,温度稳定度等级覆盖更全;相比传统直插DIP14封装,它又显著缩小了面积,降低了高度,适合自动化SMT贴片,是"性能与可制造性"平衡得非常好的一款产品.
火运电子作为MERCURY授权代理,可向客户提供G576全规格订货,样品申请,规格书核对,替代方案评估,并支持客户在选型阶段直接对接原厂FAE解决技术问题.咨询热线:0755-29952551.
三,G57系列VCXO的设计逻辑:一颗"可调但不乱调"的时钟
很多初次接触VCXO的工程师会有一个误解:不就是普通XO加一颗变容二极管吗？为什么还要分那么多型号？
实际上,VCXO的设计难点恰恰在于"可调"与"稳定"这一对天然矛盾.变容二极管的结电容随电压变化,虽然能拉偏频率,但同时也会引入额外的相位噪声,电压系数非线性,温漂,Q值下降.如果pullingrange设计过大,晶片等效负载电容变化剧烈,近端相位噪声会显著恶化,甚至出现寄生振荡,输出幅度塌陷,起振失败等问题.因此高端窄带VCXO的工程目标,是在"足够的pullingrange"和"足够纯净的输出频谱"之间取得精妙平衡.
MERCURYG57系列在设计上做了几个关键取舍:
第一,选用AT切晶片,工作在基频或低次泛音模式.G576频率范围覆盖1.25MHz～50MHz,这一区间是AT切晶片的甜蜜点.AT切晶片在25℃附近拐点温漂曲线对称,老化率可控,加工成熟,非常适合低成本量产VCXO.对于50MHz以内的应用,MERCURY优先采用基频晶片,避免泛音振荡所需的额外谐振网络带来的噪声和复杂度.
第二,变容二极管与晶片负载网络精密匹配.G57的控制电压中心在3.3V供电下为1.65V(范围0.3V～3.0V),在1.8V供电下为0.9V(范围0V～1.8V).这意味着控制电压直接对接MCU/DAC的输出电平,无需额外电平转换.变容二极管工作在反向偏置区,结电容在控制电压范围内单调变化,原厂通过老化筛选和配对,保证V-f传递函数"单调,正斜率"——控制电压升高,输出频率单调升高,不会出现拐点,回滞,局部死区.这一点对PLL环路稳定性至关重要:环路滤波器把误差电压转化为频率修正时,传递函数必须线性单调,否则闭环会出现极限环振荡.
第三,pullingrange标准±80ppm,但可按需定制.G57标准型号pullingrange为±80ppm(min),客户也可以在±30ppm～±150ppm区间内指定.需要注意的工程规律是:pullingrange越大,变容二极管对振荡回路Q值的拖累越严重,近端相位噪声越差.因此MERCURY推荐:如果只是PLL细调参考,选±50～±80ppm即可;只有在需要直接FM或较大容差吸收时,才选±120～±150ppm.G576因为封装大,晶片裕度足,即使做到±150ppm,相位噪声仍能维持在可用水平.

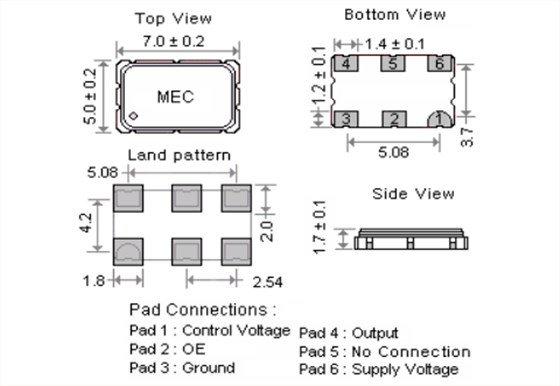

第四,CMOS输出带OE(OutputEnable)使能脚.G576引脚定义为:Pin1=Vc(控制电压),Pin2=OE(输出使能),Pin3=GND,Pin4=Output,Pin5=NC,Pin6=Vdd.OE脚让系统可以在待机,复位,多时钟源切换时主动关断输出,避免冲突或静态功耗浪费.CMOS输出在15pF负载下驱动能力充足,可直接驱动FPGA/ASIC时钟输入;27MHz典型工作电流仅10mA(3.3V),整颗器件功耗不到33mW,对便携设备和密度较高的板卡非常友好.
第五,温度稳定度分级覆盖.G576提供-20℃～+70℃和-40℃～+85℃两个工作温区,每个温区又分±25ppm,±50ppm,±100ppm三档稳定度(型号后缀A/B/C对应商用温区,D/E/F对应工业温区).这意味着客户可以根据终端产品的实际工况"按等级付费":室内机顶盒,桌面网络设备选B/C档即可;工业交换机,室外无线基站,车载晶振前装就要选D/E档;需要更窄稳定度时,还可以在C后缀后直接写数字(如C15=±15ppm)做非标定制.
四,G57核心参数逐项拆解(基于MERCURY官方规格)
为方便工程师快速把握G57的真实能力边界,下面把官方datasheet中最关键的参数逐项拆解,并说明工程含义.
1.频率范围:1.25MHz～50MHz
这是G576区别于小封装VCXO的核心优势.小封装G226/G326由于晶片尺寸限制,最低频率只能做到16MHz左右;而7×5mm的G576可以从容容纳1.25MHz的厚晶片(低频AT切晶片厚度与频率成反比,1.25MHz晶片厚度约1.3mm,必须大封装才能承载).这意味着G576可以直接覆盖1.544MHz(T1参考),2.048MHz(E1参考),4.096MHz,10MHz,19.2MHz,24.576MHz,27MHz,30.72MHz,36MHz,40MHz,50MHz等一大批通信与音视频基准频点,不需要客户再在外部加分频/倍频电路.
2.供电电压:+1.8V±5%或+3.3V±10%
G576在主流SMDVCXO中提供双电压选项,+1.8V型号(型号前缀"18")面向现代低功耗FPGA/ASIC,便携设备;+3.3V型号(前缀"3")面向传统通信板卡,工业设备.5.0V供电的需求则由同封装的G578提供,pullingrange可放宽到±70～±200ppm.选型时务必确认后缀电压代码,1.8V与3.3V引脚兼容但绝对不能混插——3.3V直接加到1.8V型号会烧毁内部振荡IC.
3.初始频率精度:在Vc=中心电压处测量
G57的"标称频率"是在控制电压位于中心点(3.3V供电时Vc=1.65V;1.8V供电时Vc=0.9V)时校准输出的.这一点非常重要:VCXO的"初始精度"不是在Vc=0V或Vc=Vdd时测的,而是在控制环中心点测的.客户在PLL系统中设计环路时,应把DAC输出静态偏置设置在中心点附近,让锁定工作点落在pullingrange的线性中段,左右都有足够的拉偏余量.如果把工作点设在控制电压端点附近,环路一拉偏就会触顶/触底,失去调节能力.
4.Pullingrange(频率拉偏范围)
标准±80ppm(min),可定制±30～±150ppm.型号命名中第4段为pullingrange代码(如示例"3G576-D-80T-27.000"中的"80"即代表±80ppm).需要特别注意:pullingrange越大,相位噪声越差,这是VCXO物理规律决定的.设计PLL时应按环路所需捕捉范围反推最小pullingrange,而不是一味选大.
5.控制电压范围与中心
+3.3V供电:中心1.65V,范围0.3V～3.0V(即±1.35V)
+1.8V供电:中心0.9V,范围0V～1.8V(即±0.9V)
控制电压输入阻抗较高,可直接由MCUDAC,运放输出或环路滤波器驱动.但务必保证控制线上的噪声,纹波足够小——Vc引脚上的任何噪声都会直接调制输出频率,转化为边带相位噪声.建议在Vc脚就近放置0.1μF去耦电容,并在PCB布局上让Vc走线远离开关电源,高速时钟,DCDC电感.
6.相位噪声(27MHz,3.3V,典型值)
偏移频率10Hz100Hz1kHz10kHz100kHz
相位噪声(dBc/Hz)-40-104-132-147-152
这一组数据是G57的核心竞争力.在窄带VCXO中,1kHz偏移-132dBc/Hz,10kHz偏移-147dBc/Hz属于上游水平,足以支撑10GbE,FibreChannel,无线中继,转发器这类对参考时钟抖动敏感的应用.需要说明的是,10Hz偏移处-40dBc/Hz看似较差,这是VCXO的共性——变容二极管本身在极低频段贡献闪烁噪声,且Vc控制环的噪声带宽有限;真正影响系统抖动的是100Hz～100kHz区间,G57在这一段表现优秀.
7.电流消耗:10～45mA(随频率变化)
27MHz@3.3V典型仅10mA,整颗功耗约33mW.这意味着在一片16颗VCXO并行的时钟卡上,G57总功耗不到0.6W,散热压力很小.低频端(1.25MHz)和高频端(50MHz)电流会略高,但整体仍远低于TCXO/OCXO.
8.输出:CMOS,15pF负载
CMOS方波输出,上升/下降沿干净,可直接驱动FPGA时钟输入脚.如果客户需要正弦波输出或差分输出(LVPECL/LVDS/HCSL),应转向MERCURY的G_JF系列高频差分VCXO,而非G57.
9.封装与包装
7.0×5.0×1.7mm,6-pad金属陶瓷SMD,7英寸编带卷盘,1000pcs/reel.耐高温回流焊,兼容标准SMT工艺.金属外壳具备良好EMI屏蔽效果,比纯塑封振荡器抗辐射,抗干扰能力更强.
10.典型型号命名示例
3G576-D-80T-27.000解读:
3=+3.3V供电
G576=G57系列7×5mm封装
D=-40℃～+85℃工作温区,±25ppm稳定度
80=pullingrange±80ppm
T=(输出/温度代码,按原厂规格书)
27.000=标称频率27.000MHz
火运电子在帮客户下单时,会逐项核对这6段代码,避免因后缀错误导致整批物料与方案不匹配.电话:0755-29952551.
五,规格书背后的工艺控制点:G57是怎么"做稳"的
一份datasheet只能告诉客户最终指标,但指标的批量一致性,长期可靠性,取决于产线上那些不写在规格书里的工艺动作.MERCURY作为老牌有源振荡器厂商,在G57产线上的关键控制点包括:
晶片筛选与频率分选.1.25～50MHz区间覆盖了基频AT切晶片的多个厚度档,每一档晶片都要经过X射线定向,切片,粗磨,精磨,化学抛光.晶片表面的机械应力残留是老化率的主要来源,抛光后的化学腐蚀步骤直接决定产品1年,5年的频率漂移.MERCURY对G57用晶片执行二次分选,把等效串联电阻(ESR),dlmoment(品质因数),起振电阻异常的晶片提前剔除.
变容二极管配对与老化.变容二极管的C-V曲线存在离散性.G57产线按控制电压中心点把变容管分档配对,确保每颗产品在Vc=1.65V时结电容落在窄窗口内.配对后还要做温度循环老化,剔除参数漂移异常的二极管.这一步直接决定pullingrange批次一致性——客户在PLL环路设计时按±80ppm预留余量,就不能容忍某一批货pulling只有±40ppm.
振荡IC与晶片负载电容匹配.CMOS振荡缓冲器需要与晶片负载电容精准配合.负载电容偏大,起振慢,幅度低;偏小,频率偏移,甚至不起振.G57在SMT贴片后逐颗做频率校准和幅度校准,trimming内部微调电容,把初始频率误差压到稳定度等级要求以内.
气密性与耐环境设计.G576采用金属陶瓷平行缝焊封装,内部充干燥氮气.相比塑封振荡器,气密性封装可以隔绝水汽,污染物,长期老化率显著更低,在-40℃～+85℃工业温区下性能不漂移.每批产品做抽样检漏,高温老化,温度循环,振动冲击测试.
全检相位噪声与拉偏曲线.G57不是"抽检"相位噪声,而是在出厂测试环节对每颗产品做V-f曲线扫描,确认单调正斜率,无死区,无回滞,并记录中心电压下的频率.这种逐台测试档案虽然拉高了成本,但保证了客户在PLL闭环调试时不会因为某一颗VCXO传递函数异常而卡死.
六,G57典型应用场景
1.通信网络通信晶振设备:PLL参考,SONET/ATM,10GbE,FibreChannel
在路由器,交换机,光传输设备中,系统本振由高性能PLL合成.PLL需要一个"小范围可调,低抖动"的参考源,G57是这类参考源的经典选择.±80ppm的pullingrange足够吸收参考源与目标频率之间的残差,-132dBc/Hz@1kHz的近端相位噪声保证本振输出带内纯净,CMOS输出可直接接入时钟分配IC.
2.机顶盒,HDTV,MPEG音视频系统
27MHz是MPEG-2/TS流,机顶盒,HDTV解码器的经典系统频率.G57在27MHz下电流仅10mA,相位噪声优秀,且±80ppm拉偏能力可以让SoC通过Vc脚微调系统时钟,吸收多路码流之间的速率差,避免显示画面卡顿,音画不同步.MERCURY官方把STB,MPEG,HDTV,游戏机列为G系列VCXO的典型应用.
高端FPGA(Xilinx,Intel)内部有多个PLL/MMCM,外部参考源抖动直接影响收发器眼图.G57提供干净,可调的50MHz以内参考,配合FPGA内部时钟管理器完成多路高频时钟合成.在高速数据采集卡,示波器前端,G57的可调能力还用于采样时钟的精细化校准.
4.无线中继,转发器,小型基站
无线直放站,微型基站中,本地时钟需要从接收信号中提取同步,或与GPS/北斗驯服时钟对齐.G57的Vc脚直接接入驯服环路DAC,形成"GPS驯服VCXO"的低成本守时方案.相比OCXO方案,G57成本不到1/10,体积小,功耗低,适合分布式小基站,室内分布系统.
5.工业控制与测量仪器
工业PLC,运动控制卡,电力在线监测设备中,G57提供-40～+85℃宽温时钟参考;在信号源,频率计等测量仪器内部,G57可作为低等级辅助时钟,配合主OCXO使用.
6.频率调制(FM)直接应用
对于需要直接把调制信号加载到载波上的特殊场景(专业广播,测试仪表,传感器FM链路),G57的Vc脚就是调制输入.此时应选择pullingrange较大(±120～±150ppm)的定制型号,并按调制指数要求核算最大频偏.
七,选型与设计避坑指南
火运电子在对接客户过程中,总结了G57选型最常见的8个坑:
只写G576,不写后缀.G576是封装代号,完整型号必须包含电压,温区稳定度,pullingrange,频率4段参数.只写"G576-27MHz"下单,工厂无法生产.
电压等级混淆.1.8V与3.3V型号引脚兼容但不能混插.库存替代时务必看前缀"18"还是"3".
pullingrange盲目选大.±150ppm型号相位噪声比±50ppm差不少,PLL细调场景选±50～±80ppm即可.
控制电压工作点设在端点.PLL锁定后Vc应稳定在中心附近(3.3V供电约1.65V),给环路留上下拉偏余量.如果DAC静态输出0V或3.0V,环路一调节就触顶.
Vc走线噪声大.Vc是高阻抗模拟输入,走线过长,靠近开关电源,会把电源噪声调制到时钟输出上,表现为频谱上周期性边带.就近0.1μF去耦,地线包围,远离干扰源是基本操作.
负载电容不匹配.G57标称15pF负载驱动能力,如果客户后端走线+输入电容超过20pF,上升沿变慢,抖动恶化.必要时在输出端串小电阻做端接.
把G57当进口TCXO晶振用.G57是VCXO,温度稳定度最高±25ppm(D档),不要指望它在野外-40℃露天设备里达到OCXO级稳定度.高稳定场景应选MERCURYMQF574T系列VCTCXO.
忽略OE脚.OE脚必须按设计要求接固定电平或MCU控制脚,悬空会导致输出状态不确定.
八,火运电子代理服务与供货保障
深圳市火运电子有限公司作为MERCURY授权代理商,面向国内客户提供:
正规渠道原装正品:直接向MERCURY原厂下单,提供出厂检测报告,批次追溯.
样品快速申请:研发阶段小批量样品支持,缩短客户评估周期.
选型与替代支持:协助客户对比MERCURYG系列,M系列,Q系列,以及与其他品牌VCXO的pin-to-pin替代可行性.
技术FAE对接:PLL环路参数,PCB布局,相位噪声测试等问题,可协助客户对接原厂FAE.
批量备货与交期管理:针对主流频点(27MHz,25MHz,24.576MHz,10MHz等)常备库存,紧急订单优先排产.
价格与交期透明:非标定制型号明确告知MOQ与生产周期,避免客户项目排期风险.
无论是通信设备商,网络基础设施厂商,音视频方案公司,工业控制企业,还是科研院所,仪器制造商,只要您正在评估MERCURYG57(G576)系列VCXO,或者需要对比MERCURY其他XO/TCXO/VCXO型号,欢迎来电咨询:0755-29952551,火运电子技术与销售团队将为您提供从规格解读,样品申请到批量供货的全流程支持.
