EPSON晶振,温补晶振,TG-5035CG晶振,X1G0038510014晶振,有源晶振高频振荡器使用IC与晶片设计匹配技术：有源晶振是高频振荡器研发及生产过程必须要解决的技术难题。在设计过程中除了要考虑石英晶体谐振器具有的电性外，还有石英晶体振荡器的电极设计等其它的特殊性，必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数。

2520mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.

在2010年全球晶振厂家排名中,占据首位.爱普生仅此一项水晶振动子行业就能足矣让电子世界的人都敬佩不已.爱普生晶振以32.768KHZ晶振称霸晶振行业,主要消费在手机,PCB,等电子产品.同时爱普生以提供原子钟的精准振荡器知名业界.仅此在音叉振子和振荡器还远远达不到爱普生本身的要求.他们要求的是在元器件占领NO1.

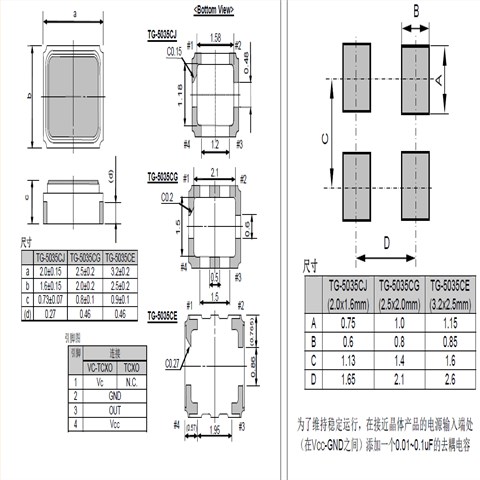

爱普生TCXO有源振荡器型号列表:

Model	Frequency	LxWxH	Output Wave	F.Tol@25°C	Ope Temperature	Freq/Temp	I [Max]	Freq. Control	25°C Aging
TG-5035CJ	24.000000 MHz	2.00 x 1.60 x 0.73 mm	Clipped sine wave	+/-2.0 ppm	-40 to +85 °C	+/-0.50 ppm	≤ 1.5 mA		+/-1ppm
TG-5035CJ	16.368000 MHz	2.00 x 1.60 x 0.73 mm	Clipped sine wave	+/-2.0 ppm	-40 to +85 °C	+/-0.50 ppm	≤ 1.5 mA		+/-1ppm
TG-5035CJ	26.000000 MHz	2.00 x 1.60 x 0.73 mm	Clipped sine wave	+/-1.5 ppm	-40 to +85 °C	+/-0.50 ppm	≤ 1.3 mA	+/- 5.7 to +/- 10 Vc = 0.9V +/- 0.6V	+/-1ppm
TG-5035CJ	16.367667 MHz	2.00 x 1.60 x 0.73 mm	Clipped sine wave	+/-2.0 ppm	-40 to +85 °C	+/-0.50 ppm	≤ 1.5 mA		+/-1ppm
TG-5035CG	16.369000 MHz	2.50 x 2.00 x 0.80 mm	Clipped sine wave	+/-2.0 ppm	-30 to +85 °C	+/-0.50 ppm	≤ 1.5 mA		+/-1ppm
TG-5035CG	16.368000 MHz	2.50 x 2.00 x 0.80 mm	Clipped sine wave	+/-2.0 ppm	-30 to +85 °C	+/-0.50 ppm	≤ 1.5 mA		+/-1ppm
TG-5035CG	24.000000 MHz	2.50 x 2.00 x 0.80 mm	Clipped sine wave	+/-2.0 ppm	-40 to +85 °C	+/-2.20 ppm	≤ 1.5 mA		+/-1ppm
TG-5035CG	32.000000 MHz	2.50 x 2.00 x 0.80 mm	Clipped sine wave	+/-1.0 ppm	-10 to +55 °C	+/-0.50 ppm	≤ 2.0 mA		+/-6ppm
TG-5035CG	40.000000 MHz	2.50 x 2.00 x 0.80 mm	Clipped sine wave	+/-2.0 ppm	-40 to +85 °C	+/-0.50 ppm	≤ 2.0 mA		+/-1ppm

Product Number	Model	Frequency	LxWxH	Output Wave	F.Tol@25°C	Ope Temperature	Freq/Temp	I [Max]	Freq. Control	25°C Aging
X1G0038410040	TG-5035CJ	24.000000 MHz	2.00 x 1.60 x 0.73 mm	Clipped sine wave	+/-2.0 ppm	-40 to +85 °C	+/-0.50 ppm	≤ 1.5 mA		+/-1ppm
X1G0038410048	TG-5035CJ	16.368000 MHz	2.00 x 1.60 x 0.73 mm	Clipped sine wave	+/-2.0 ppm	-40 to +85 °C	+/-0.50 ppm	≤ 1.5 mA		+/-1ppm
X1G0038410052	TG-5035CJ	26.000000 MHz	2.00 x 1.60 x 0.73 mm	Clipped sine wave	+/-1.5 ppm	-40 to +85 °C	+/-0.50 ppm	≤ 1.3 mA	+/- 5.7 to +/- 10 Vc = 0.9V +/- 0.6V	+/-1ppm
X1G0038410054	TG-5035CJ	16.367667 MHz	2.00 x 1.60 x 0.73 mm	Clipped sine wave	+/-2.0 ppm	-40 to +85 °C	+/-0.50 ppm	≤ 1.5 mA		+/-1ppm
X1G0038510014	TG-5035CG	16.369000 MHz	2.50 x 2.00 x 0.80 mm	Clipped sine wave	+/-2.0 ppm	-30 to +85 °C	+/-0.50 ppm	≤ 1.5 mA		+/-1ppm
X1G0038510016	TG-5035CG	16.368000 MHz	2.50 x 2.00 x 0.80 mm	Clipped sine wave	+/-2.0 ppm	-30 to +85 °C	+/-0.50 ppm	≤ 1.5 mA		+/-1ppm
X1G0038510032	TG-5035CG	24.000000 MHz	2.50 x 2.00 x 0.80 mm	Clipped sine wave	+/-2.0 ppm	-40 to +85 °C	+/-2.20 ppm	≤ 1.5 mA		+/-1ppm
X1G0038510039	TG-5035CG	32.000000 MHz	2.50 x 2.00 x 0.80 mm	Clipped sine wave	+/-1.0 ppm	-10 to +55 °C	+/-0.50 ppm	≤ 2.0 mA		+/-6ppm
X1G0038510042	TG-5035CG	40.000000 MHz	2.50 x 2.00 x 0.80 mm	Clipped sine wave	+/-2.0 ppm	-40 to +85 °C	+/-0.50 ppm	≤ 2.0 mA		+/-1ppm

存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存OSC晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度： 温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。EPSON晶振,温补晶振,TG-5035CG晶振,X1G0038510014晶振

耐焊性：将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至进口贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。

石英晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。

爱普生晶振集团所生产的压电石英晶体、2520石英晶振,有源晶体,温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）完全符合ISO14001环境管理体系标准的要求,体现了一个适合、三个承诺和一个框架：建造美丽家园——适合于我公司的生产活动、产品以及服务过程的性质.规模与环境影响；持续改进——持续改进环境绩效和环境管理体系的承诺；EPSON晶振,温补晶振,TG-5035CG晶振,X1G0038510014晶振

减少日产2520温补振荡器污染,节能降耗——污染预防的承诺；依法治理——遵守现行适用的环境法律、法规和其他要求的承诺；“减少污染,节能降耗,建造美丽家园；依法治理,持续改进,净化一片蓝天”提供了建立和评审环境目标和指标的框架.

爱普生晶振环境影响的最小化：遵照社会的期望,改进我们的环境行为,我们将通过有效利用森林、能源以及其它资源,减少时钟车载振荡器各种形式的废物来实现这一承诺.爱普生晶振环境管理体系：在每一个运行部门,实施支持方针的系统的环境管理工具.我们将确保适当的人力资源和充分的财力保障.每年我们都将建立可测量的环境管理以及行为改进的目标和指标.
