新松插件晶振,SX-49USX-49U-20-20HZ-24.000MHz-12pF,SX-49U系列,24MHZ,韩国进口晶振,SHINSUNG Crystal,无源插件晶振,石英晶体谐振器,24MHZ石英晶振,无源晶振,大尺寸插件晶振,尺寸11.*5.0mm,频率24MHZ,负载12pF,高频晶振,高性能晶振,低耗能晶振,以太网晶振,蜂窝电话晶振,微处理器时钟晶振,数字视频晶振,无线局域网晶振.

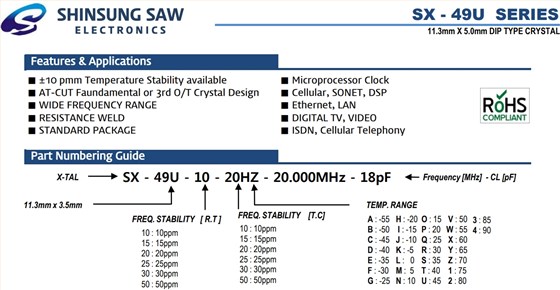

新松插件晶振,SX-49USX-49U-20-20HZ-24.000MHz-12pF,SX-49U系列,24MHZ特点:
±10pmm温度稳定性可用
AAT-CUT仿制品或第三代O/T水晶设计
石英晶体宽频率范围
电阻焊
标准包装

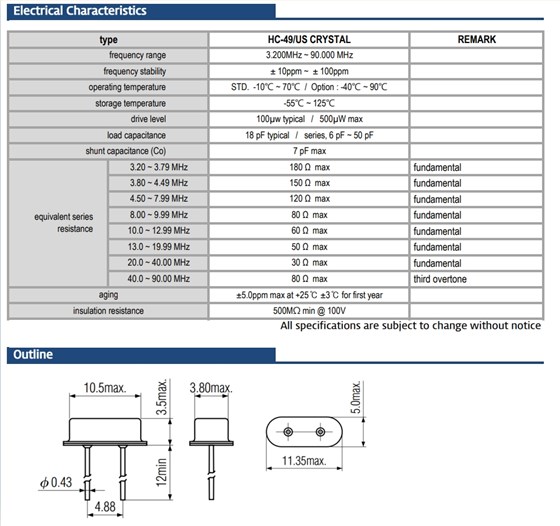

新松插件晶振,SX-49USX-49U-20-20HZ-24.000MHz-12pF,SX-49U系列,24MHZ 参数表
type | HC-49/US CRYSTAL | REMARK | ||||||||||||||||
frequency range | 24.000 MHz | |||||||||||||||||
frequency stability | ± 10ppm ~± 100ppm | |||||||||||||||||
operating temperature | STD.-10℃~ 70℃/Option : -40℃~ 90℃ | |||||||||||||||||
storage temperature | -55℃~ 125℃ | |||||||||||||||||
drive level | 100µw typical/500µW max | |||||||||||||||||
load capacitance | 18 pF typical/series, 6 pF ~ 50 pF | |||||||||||||||||
shunt capacitance (Co) | 7 pF max | |||||||||||||||||
equivalent series resistance |
3.20 ~ 3.79 MHz | 180 Ωmax | fundamental | |||||||||||||||
3.80 ~ 4.49 MHz | 150 Ωmax | fundamental | ||||||||||||||||
4.50 ~ 7.99 MHz | 120 Ωmax | fundamental | ||||||||||||||||
8.00 ~ 9.99 MHz | 80 Ωmax | fundamental | ||||||||||||||||
10.0 ~ 12.99 MHz | 60 Ωmax | fundamental | ||||||||||||||||
13.0 ~ 19.99 MHz | 50 Ωmax | fundamental | ||||||||||||||||
20.0 ~ 40.00 MHz | 30 Ωmax | fundamental | ||||||||||||||||
40.0 ~ 90.00 MHz | 80 Ωmax | third overtone | ||||||||||||||||
aging | ±5.0ppm max at +25℃±3℃for first year | |||||||||||||||||
insulation resistance | 500MΩmin @ 100V |

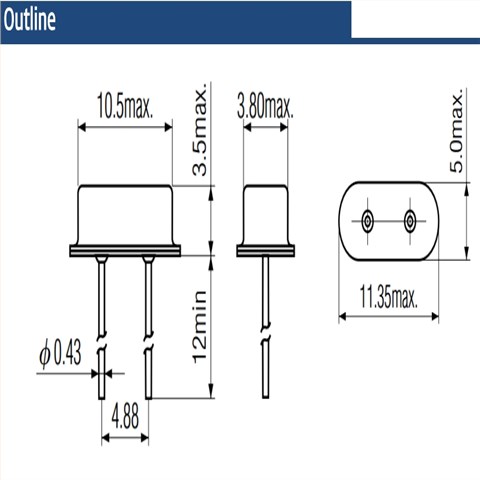

新松插件晶振,SX-49USX-49U-20-20HZ-24.000MHz-12pF,SX-49U系列,24MHZ尺寸图
